වාණිජ-ශ්‍රේණියේ උඩිස් බෙදාහැරීම

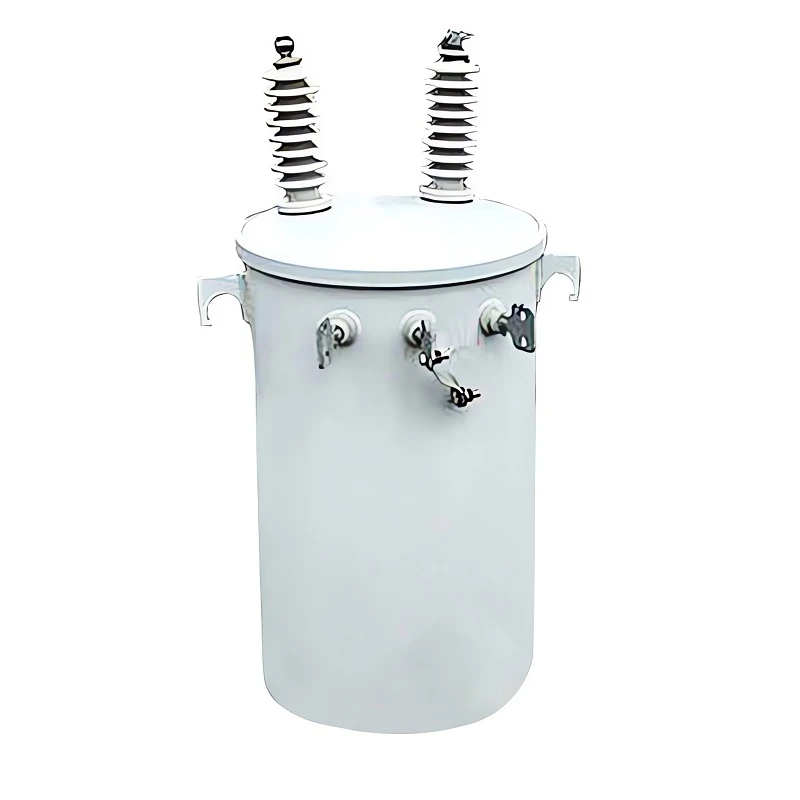

ද75 KVA කණුව-සවිකර ඇති ට්‍රාන්ස්ෆෝමරයඅධි-ඝනත්ව නේවාසික කලාප සහ සැහැල්ලු වාණිජ යටිතල පහසුකම් සඳහා උපාය මාර්ගික බල කේන්ද්‍රයක් ලෙස ක්‍රියා කරයි. 240V දී දළ වශයෙන් ඇම්පියර් 300ක් ලබා දෙමින්, මෙම ඒකකය ශක්තිමත් කරන ලද වේදිකාවක් අවශ්‍ය නොවී සම්මත 4 පන්තියේ උපයෝගිතා කණුවක සාමාන්‍යයෙන් සවි කර ඇති දේවල ඉහළ සීමාවන් තල්ලු කරයි.

ඉහළ-ප්‍රතිදානයක් ලෙසධ්රැව බෙදාහැරීමේ ට්රාන්ස්ෆෝමර්, එය කුඩා තීරු වෙළඳ සංකීර්ණ හෝ මධ්‍යගත HVAC පද්ධති සහිත මහල් නිවාස සංකීර්ණ වැනි තියුණු මුදුන් ප්‍රදර්ශනය කරන බරක් සැපයීමට නිර්මාණය කර ඇත. මෙම ඉල්ලීම් ඉටු කිරීම සඳහා, අභ්‍යන්තර මූලික ප්‍රමාණය "අධික බර නියාමනය" සඳහා ප්‍රශස්ත කර ඇත, ගිම්හාන තාප තරංග වලදී ඒකකය 120% ධාරිතාවකට තල්ලු කරන විට පවා වෝල්ටීයතා අඩුවීම ANSI සීමාවන් තුළ පවතින බව සහතික කරයි.

තාප ඉංජිනේරු විද්යාව: වරල් හඳුන්වාදීම

75 kVA දී, තෙල් පරිමාව සිනිඳු සිලින්ඩරාකාර ටැංකියක් නිෂ්ක්‍රීයව විසුරුවා හැරිය හැකි ප්‍රමාණයට වඩා වැඩි තාපයක් ජනනය කරයි. පරිවාරක ආයු කාලය පවත්වා ගැනීම සඳහා, අපි බොහෝ විට ටැංකි ජ්යාමිතිය වෙනස් කරමු.

විස්තීරණ මතුපිට ප්රදේශය:කුඩා ඒකක මෙන් නොව, මෙය75 kva ට්‍රාන්ස්ෆෝමරයනිතර විශේෂාංගරැලි සහිත සිසිලන වරල්හෝ ටැංකියේ බිත්තියේ වෑල්ඩින් කරන ලද පැනල් රේඩියේටර්.
සිසිලනය පිළිබඳ භෞතික විද්යාව:මෙම දිගු කිරීම් මගින් සංසරණ වාතය සමඟ ස්පර්ශ වන ඵලදායී මතුපිට ප්රදේශය 30-50% කින් වැඩි කරයි. සාමාන්‍ය සුමට ටැංකියක සිදුවන "තාප පැනීම" වලක්වමින් දැවැන්ත තාප බරක් තිබියදීත් සම්මත අංශක 65 ක සාමාන්‍ය සුළං නැගීමක් පවත්වා ගැනීමට මෙම ඒකකයට ඉඩ සලසයි.

තාපය වැඩි කිරීම සඳහා ටැංකියේ බිත්තියේ රැලි සහිත සිසිලන වරල්

විසර්ජන මතුපිට ප්රදේශය.

තුන-අදියර වින්‍යාසය: බැංකුකරණය එදිරිව ඒකාබද්ධ

ත්‍රි-අදියර බලයෙන් 75 kVA අවශ්‍ය වාණිජ ව්‍යාපෘති සඳහා, ඉංජිනේරුවන් තේරීමකට මුහුණ දෙයි.

බැංකුකරණය:සාම්ප්‍රදායික ක්‍රමය වන්නේ 25 kVA තනි -අදියර ඒකක තුනක් පොකුරු කිරීමයි.
ඒකාබද්ධ T{0}}ටැංකිය:කෙසේ වෙතත්, අපි විශේෂිත එකක් ද පිරිනමන්නෙමුතෙකලා ධ්‍රැවය සවිකර ඇති ට්‍රාන්ස්ෆෝමරයතනි "T-හැඩය" හෝ හතරැස් ටැංකියක. මෙම ඒකාබද්ධ සැලසුම එක් යාත්‍රාවක -අදියර හරය (Triplex හෝ Stacked) ඇත.
ප්රතිලාභය:මෙය වෙනම කෑන් තුනක් එල්ලීම හා සසඳන විට උපයෝගිතා ධ්‍රැවයේ බර සහ මොහොතෙහි හස්තය විශාල ලෙස අඩු කරයි, ධාරිත්‍රක බැංකු හෝ රෙක්ලෝසර් සඳහා වටිනා හරස්{0}}අත් අවකාශය නිදහස් කරයි.

ස්ථාපන යාන්ත්‍ර විද්‍යාව: B වර්ගයේ ඇඩප්ටර

කිලෝ ග්රෑම් 400 ට වඩා බර ඒකකයක් සවි කිරීම සඳහා ශක්තිමත් යාන්ත්රික අවශ්ය වේ. සම්මත "A Type A" lugs (කුඩා ඒකක මත භාවිතා වේ) බොහෝ විට එවැනි අධික බරක් සඳහා අවශ්ය වන බෝල්ට් පරතරය සමඟ නොගැලපේ.

මෙම ධ්‍රැව සවිකර ඇති බෙදාහැරීමේ ට්‍රාන්ස්ෆෝමරය B Type Hanger Brackets හෝ ඇඩැප්ටර තහඩු වලින් සම්මත ලෙස සමන්විත වේ. මෙමගින් ස්ථාපකයට බර{1}}දැවෙහි විශාල සිරස් කොටසකට දැඩි බලය බෙදාහරින, කාලයත් සමඟ ධ්‍රැවය කැඩීම හෝ දෘඪාංග තෙහෙට්ටුව වළක්වන බර{1}}භාවිතා කරමින් ඒකකය කණුව වෙත ආරක්ෂිතව සවි කිරීමට ඉඩ සලසයි.

තාක්ෂණික දත්ත පත්‍රිකාව

තාක්ෂණික පරාමිතිය	පිරිවිතර / විකල්ප
ශ්රේණිගත බලය	75 kVA
අදියර වින්යාසය	තනි අදියර (සම්මත) හෝ 3-අදියර (ඒකාබද්ධ)
ප්රාථමික වෝල්ටීයතාවය	11kV / 12.47kV / 13.2kV / 33kV
ද්විතියික වෝල්ටීයතාවය	120/240V, 277/480V, හෝ 400V
තාප නිර්මාණය	පැනල් රේඩියේටර් / රැලි සහිත බිත්ති
සවි කිරීම	B වර්ගය (ANSI සම්මත)
සිසිලනය	ONAN (ඛනිජ තෙල් / FR3)
සම්පූර්ණ බර	ආසන්න වශයෙන් කි.ග්‍රෑම්{0}}

සාමාන්‍ය යෙදුම් සන්දර්භය

කුඩා සිල්ලර ප්ලාසා:ශීතකරණ සහ වායු සමීකරණ පැටවීම් ඇතුළත් 4-6 සාප්පු බ්ලොක් එකකට ප්රධාන බලය සැපයීම.
EV ආරෝපණ ස්ථාන:අඛණ්ඩ බර වැඩි වන මට්ටමේ 2 ආරෝපණ පොකුරක් සඳහා කැපවූ සැපයුම.
කාර්මික නැගී එන අය:විශේෂිත ලෙස භාවිතා වේතෙකලා ධ්‍රැවය සවිකර ඇති ට්‍රාන්ස්ෆෝමරය(Triplex style) දුරස්ථ පොම්පාගාරයක් හෝ සෛලීය කුළුණක් බල ගැන්වීමට.
